一 产品概述

1.1设备介绍

这款数据采集仪是一款专为远程监控与高精度数据采集设计的高端设备。它集成了先进的传感器接口技术，能够无缝连接多种环境参数传感器，包括但不限于水位、流速、浊度、压力等，实现对环境参数的全面、精确采集。通过内置的高效数据处理模块，该产品不仅能实时处理这些海量数据，还能智能地进行数据筛选、压缩与存储，确保数据的完整性和可追溯性。用户可以通过远程访问功能，轻松查询并导出实时数据与历史数据记录，无论是即时监测还是长期趋势分析，都能得心应手。其配备的高清晰度显示屏，以图形化界面直观展示各类监测数据，使得数据解读更为便捷，决策支持更为精准。在数据传输方面，该产品展现了极高的灵活性和可靠性。它支持包括串行通信RS-485、以太网连接在内的多种有线通信技术，同时也集成了先进的无线通信手段，特别是采用了最新的4G-Cat1通讯技术，这不仅大幅提升了数据传输的速度和稳定性，还确保了数据传输过程的安全性和低延迟性，即便在偏远或网络环境复杂的区域也能实现高效、可靠的数据传输。

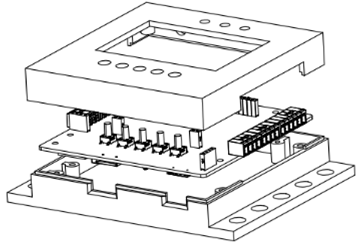

图1.1 设备图

1.2设备应用场景

（1）环境监测

水质监测：监测河流、湖泊、水库等水体的水质参数，如溶解氧、pH值、浊度、电导率等，为水资源保护和水污染治理提供数据支持。

空气质量监测：在空气质量监测站中，实时采集空气中的污染物浓度数据，如PM2.5、PM10、二氧化硫、二氧化氮等，为大气环境保护提供科学依据。

生态环境监测：监测森林、草原等生态系统的环境参数，如温度、湿度、光照强度、土壤湿度等，为生态保护与恢复提供决策依据。

（2）工业自动化

智能制造：在智能工厂中，可以连接生产线上的各种传感器和设备，实时采集生产数据，如温度、压力、流量、振动等，为生产过程的优化和质量控制提供数据支持。

智慧工厂：实现设备的远程监控和运维，及时发现和处理设备故障，提高设备的可靠性和生产效率。

能源管理系统：在工业自动化系统中，可以监测和控制能源的消耗，如电力、蒸汽、燃气等，实现能源的合理利用和节能减排。

二 产品标准

2.1 规格参数

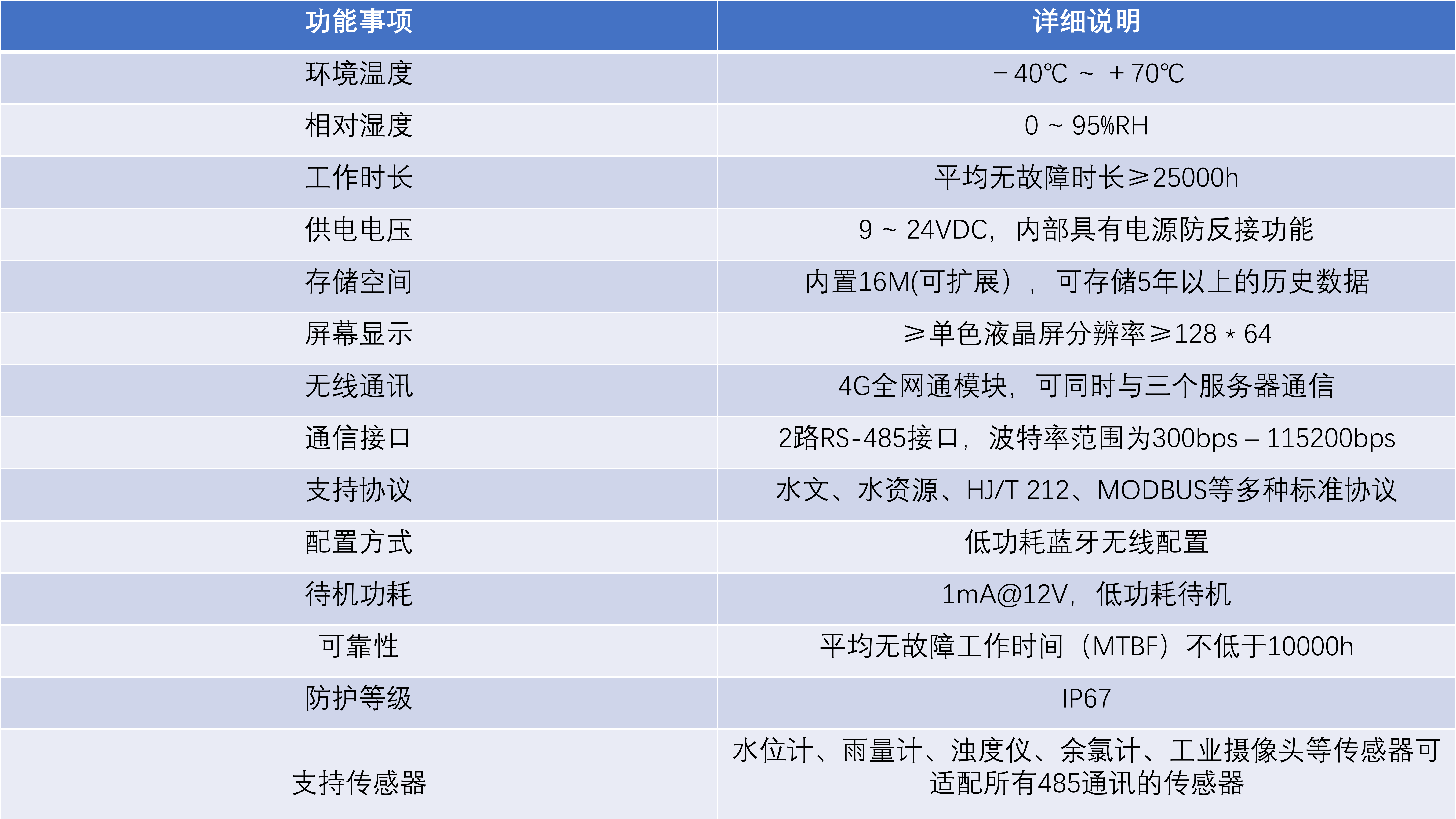

表2.1 设备参数表

2.2 尺寸图

2.3 PCB图

图2.4 PCB图

三 功能介绍

3.1 蓝牙配置功能

数据采集仪支持通过微信小程序或专用APP进行灵活配置，用户无需直接接触硬件设备即可完成各项参数设置。这包括但不限于传感器类型及其参数配置（如灵敏度、测量范围等）、网络通信参数（如IP地址、子网掩码、网关等）以及数据采集与上报的相关设置。此功能极大地简化了现场部署与维护流程，提高了工作效率。

3.2 定时采集预设置传感器数据

数据采集仪内置多种通信接口，包括但不限于RS485、雨量传感器专用接口及模拟数字转换器（ADC），能够适配广泛使用的各类传感器。用户可根据实际安装的传感器类型选择相应的通信接口，并设定数据采集的时间间隔。设备将严格按照预设的时间表自动采集传感器数据，并依据特定的通信协议（如Modbus、自定义协议等）将数据上报至远程监测平台，确保数据的及时性和准确性。

3.3 触发采集雨量数据

针对雨量监测需求，数据采集仪特别支持翻斗式雨量计的直接接入。当雨量计检测到降雨并产生触发信号时，该设备能够立即响应，实时采集并记录雨量数据。这种即时响应机制对于暴雨预警、洪水监测等紧急情况下的数据获取至关重要，有效提升了水文监测的实时性和精确度。

3.4 整点上报采集数据

数据采集仪支持按照水文监测标准，在整点时刻上报采集到的数据，具体报文类型包括：

（a）小时报：以1小时为周期，汇总并上报遥测站的主要水文信息，如降水量、水位等，适用于需要连续监测并快速响应的场合。

（b）均匀时段信息报：根据用户设定的均匀时段（如每半小时、每两小时等），上报该时段内的水文信息，适用于需要更精细时间分辨率数据分析的场景。

（c）定时报：用户可自定义上报时间间隔，设备将按此间隔定期向中心站发送实时水文信息，确保数据的连续性和完整性。

3.5 远程查询实时数据

数据采集仪集成了4G通信模块，能够稳定连接到云平台，实现数据的远程传输与共享。用户不仅可以通过云平台实时查看设备上报的各项监测数据，还能进行远程查询，获取历史数据或特定时间段内的数据汇总。这一功能极大地增强了数据的可访问性和利用率，为决策支持、科学研究及灾害预警提供了强有力的数据支撑。

四 应用案例

企业名称：湖北海狸信息科技有限公司

解决方案：海狸信息公司作为水域监测领域的业界领先者，为了进一步提升水域监测的精确度和时效性，春晖信息公司为其研发一款远程监控与高精度数据采集的设备。该数据采集仪集成了先进的传感器接口技术，能够无缝对接多种环境参数传感器，包括但不限于水位、流速、浊度及压力等，实现了对水域环境参数的全面、精确且实时的采集与分析。通过内置的高效数据处理模块，该设备不仅能够实时处理海量数据，还能够智能地进行数据筛选、压缩与存储，确保了数据的完整性、可追溯性以及高质量。此外，该数据采集仪还支持远程访问功能，使得海狸信息公司的专业团队能够轻松查询并导出实时数据与历史数据记录，无论是紧急情况下的即时监测，还是长期规划中的趋势分析，都得到了极大的便利与提升。特别是在数据传输方面，该设备展现了极高的灵活性与可靠性，支持包括串行通信RS-485、以太网连接在内的多种有线通信技术，并集成了先进的无线通信手段，特别是采用了最新的4G-Cat1通讯技术，这不仅显著提升了数据传输的速度与稳定性，还确保了数据传输过程的安全性、低延迟性以及广泛覆盖性，即使在那些偏远或网络环境复杂的监测点，也能够实现高效、可靠的数据传输。
