一 产品概述
1.1设备介绍
本系统旨在为食品加工厂提供一个高效、智能的继电器阀门控制与实时监控解决方案。系统设计的核心功能是通过继电器控制电磁阀门的开启与关闭，以实现对生产工艺过程中的关键环节（如温湿度控制、时间管理）的自动化调节与监控。系统结合了温湿度传感器、时间模块、4G通信模块以及人机交互界面（显示屏和按键输入）来实现实时监控和灵活配置，满足工厂设备运行的不同控制需求。

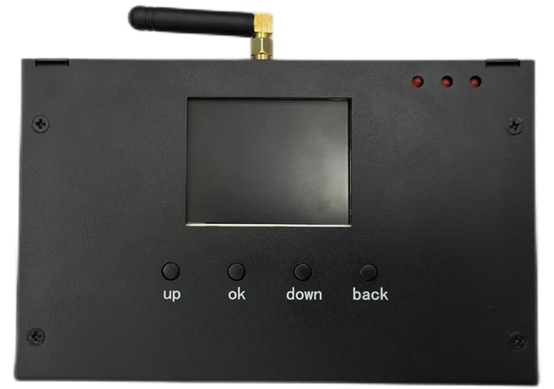

图2.1 设备图
1.2设备应用场景
（1）温湿度敏感区域
冷藏库：用于存储易腐食品，如肉类、海鲜、乳制品等。这些食品需要在特定的低温环境下保存，以防止细菌滋生和食品变质。本系统能够精确控制冷藏库的温湿度，确保食品在最佳状态下保存。
发酵室：在食品发酵过程中，温湿度对微生物的生长和代谢有重要影响。本系统能够实时监测并调节发酵室的温湿度，确保发酵过程的稳定性和可控性。
烘干房：用于烘干水果、蔬菜、肉类等食品。烘干过程中的温湿度控制对食品的口感、色泽和保质期有直接影响。本系统能够精确控制烘干房的温湿度，提高烘干效率和食品质量。
（2）远程监控区域
夜间作业工厂：工厂管理人员需要实时了解生产状态，包括温湿度、设备运行状态等，方便远程调整控制参数，如温湿度设定值、时间设定等。
智慧农业：可以应用于农田灌溉、温室大棚、畜牧养殖等领域。温室大棚内的环境对作物的生长至关重要，远程监控系统可以实时监测温室内的温度、湿度、光照等参数，并自动调节以确保作物的最佳生长环境。
二 产品标准
2.1 规格参数

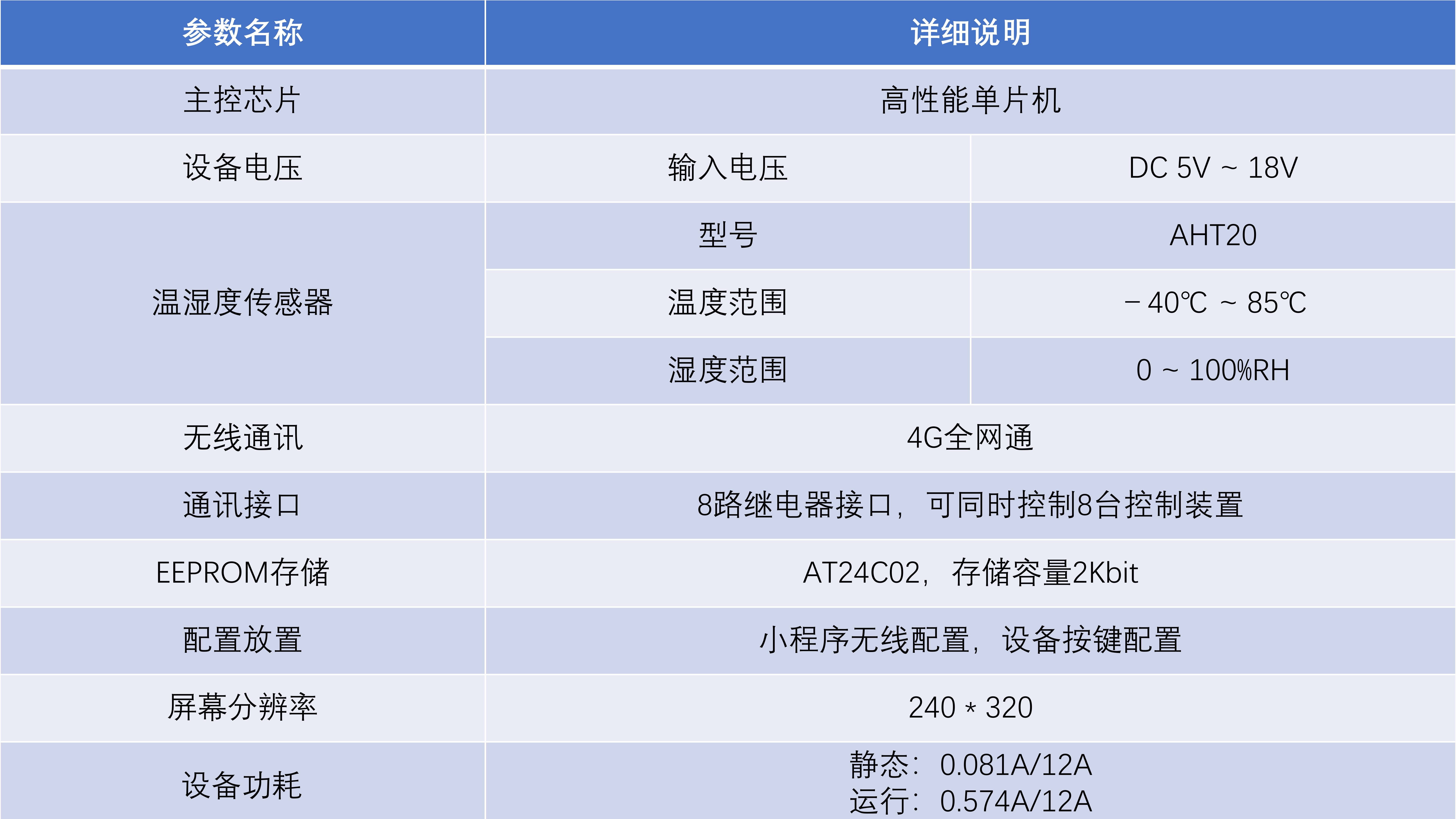

表2.1 设备参数表
2.2尺寸图
表2.2 产品尺寸图
2.3 应用场景
我们的设备通过PLC控制柜实现对电磁阀门的精准控制。PLC控制柜作为核心控制单元，可灵活编程，设定阀门开关时间，实时监控状态，确保生产流程的稳定性和可靠性。该方案适用于食品加工、化工等领域，显著提升生产效率，降低人工误差，为客户提供高效、智能的自动化解决方案。

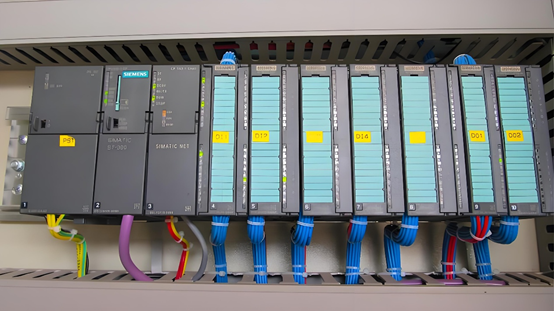

图2.3 PLC控制柜图
三 功能介绍
3.1 继电器阀门控制
该设备通过单片机控制继电器模块，实现了电磁阀门的远程开启与关闭功能。在生产过程中，流体的流动对于产品的质量和生产效率至关重要。通过继电器阀门控制，设备可以根据预设的条件或指令，自动地开启或关闭电磁阀门，从而精确地调节流体的流动，确保生产过程的稳定性和可控性。
3.2 温湿度实时监控
设备采用了AHT20传感器来实时采集环境温湿度数据。这些数据会通过LCD屏幕进行显示，让用户能够直观地了解当前环境的温湿度状况。同时，设备还支持历史数据记录与查询功能，用户可以方便地查看过去一段时间的温湿度变化情况。
3.3 时间管理模块
设备内置了RTC时钟模块，该模块能够提供精确的时间信息。通过时间管理功能，用户可以设置定时任务，如定时开关阀门、报警提示等。这些定时任务会根据预设的时间自动执行，无需人工干预。
3.4 远程监控与配置
设备内置了4G通信模块，通过该模块可以实现设备状态的远程监控和配置。用户可以通过手机远程查看设备的实时状态、历史数据等信息，并可以对设备进行远程配置和控制条件的设置。
3.5 人机交互
设备配备了LCD屏幕和按键输入模块，实现了人机交互功能。LCD屏幕会显示当前环境参数、设备状态及报警信息等重要信息，使用户能够直观地了解设备的运行状况。同时，按键输入模块允许用户进行现场手动操作和配置，提高了设备的灵活性和易用性。
3.6 数据存储
设备内置了EEPROM存储模块，用于保存用户配置参数和历史数据。即使设备在断电或重启后，这些配置和数据也不会丢失，从而确保了设备的稳定性和可靠性。
四 应用案例
应用案例：孝感市凯联食品有限公司泡豆生产线智能化改造
客户背景：
孝感市凯联食品有限公司是一家专注于豆制品生产的企业，拥有多条自动化生产线。随着市场竞争的加剧，公司希望提升泡豆环节的智能化水平，以提高效率、降低成本并实现精准控制。
项目需求：
传统泡豆环节采用时控开关控制注水阀，存在人工干预多、实时监控不足、灵活性差等问题。凯联食品希望通过物联网技术实现远程监控和自动化控制，提升生产效率和产品质量。
解决方案：我们为其提供了基于物联网的电磁阀门智能控制解决方案：
温湿度监控：通过高精度传感器实时采集环境数据，并通过MQTT协议上传至云端。
远程控制：通过微信小程序，管理者可远程设置水阀开关时间，实时监控阀门状态。
自动化控制：单片机根据命令自动控制电磁阀门，确保精准操作。
数据可视化：小程序实时展示阀门状态和温湿度数据，帮助管理者全面掌握生产情况。
实施效果：
效率提升：泡豆环节效率提升30%，减少了人工干预和操作错误。
质量稳定：实时监控确保泡豆环境稳定，产品质量显著提高。
管理灵活：管理者可随时随地调整生产参数，管理更加高效。
成本降低：人工和设备维护成本减少，整体生产成本降低15%。
五 联系我们
如果您对本产品有疑问或者想了解更多的细节，请联系：
业务经理：段先豪
电话号码:15629391582
电子邮箱:business@mail.chunhuiinfo.com
为企业数字化转型提供一站式服务
我们一直在路上
期待您的参与和关注！
